Menerapkan Prinsip Router pada PC

PC Router

Penerapan pada PC Fisik yang tersambung dengan Virtual PC

Pada kesempatan kali ini saya akan menjelaskan mengenai penerapan prinsip PC Router yang akan di praktekan dengan menyambungkan antara laptop client (windows) dan server (debian) via VMware

Proses pengistallan pada Server

Berikut adalah langkah-langkahnya :

Melakukan konfigurasi network interface, hosts, dan resolv.conf

1. Melakukan konfigurasi terhadap network interfaces

nano /etc/network/interfaces

2. Setting file hosts dan lakukan pengeditan sesuai gambar di bawah ini :

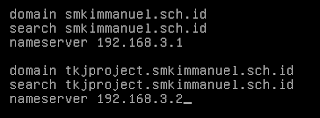

3. Edit file resolv.conf

nano /etc/resolv.conf

4. Restart network interface

Instalasi dan konfigurasi apache (web server)

1. Untuk penginstallan ketik perintah (tahap ini dilakukan bila service apache tidak di temukan):

apt-get install apache2

2. Pindah direktori ke lokasi /etc/apache2/sites-available

3. Lakukan perintah seperti pada gambar

4. Setelah di copy maka edit file smkimmanuel.sch.id

nano smkimmanuel.sch.id

 5. Edit file tkjproject.smkimmanuel.sch.id

nano tkjproject.smkimmanuel.sch.id

6. Ketik perintah berikut, untuk mengaktifkan web

a2ensite smkimmanuel.sch.id

a2ensite tkjproject.smkimmanuel.sch.id

7. Buat folder sesuai dengan letak yang telah di tentukan di settingan virtualhost masing-masing, dan copy file index.html ke folder seperti pada gambar

8. Edit file masing-masing agar tampak beda...

9. Setelah itu restart apache

Instalasi dan konfigurasi bind9 untuk DNS (Domain Name System)

1. Install bind9 seperti pada gambar

2. Pindah lokasi direktory seperti pada gambar

3. Copy setiap file yang dibutuhkan sesuai dengan gambar

4. Edit file named.conf.default-zones, dan pindah ke line yang paling bawah

nano named.conf.default-zones

5. Lakukan pengeditan untuk domain pertama dan domain kedua

• db.domain1

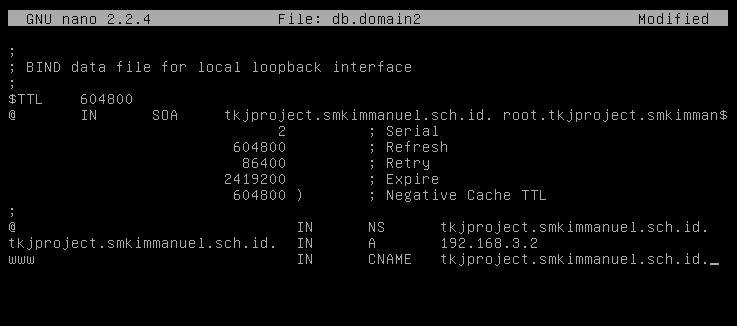

• db.domain2

6. Lakukan pengeditan file db.192 untuk konfigurasi ip bagi setiap domain

7. Restart bind9 untuk pengecekan silahkan ketik perintah berikut

nslookup (dan cek perintah berikut) :

• www
• smkimmanuel.sch.id
• tkjproject.smkimmanuel.sch.id
• 192.168.3.1
• 192.168.3.2

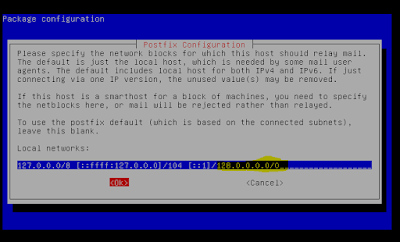

Instalasi dan konfigurasi mail server dengan postfix, courier-imap, courier-pop, dan squirrelmail

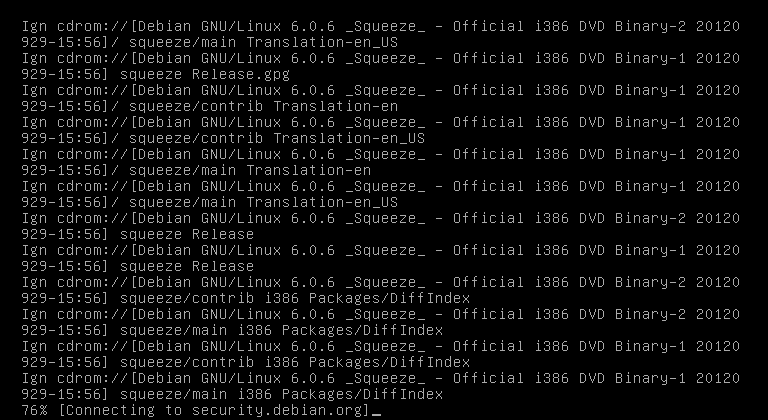

1. Tambah cdrom untuk penggunaan cdrom lainnya dalam proses penginstallan

Ikuti langkah-langkah dibawah ini :

Nah.. itulah langkah-langkah untuk instalasi dan konfigurasi server untuk menerapkan prinsip router pada PC..., bagaimana pada router ?

Berikut adalah proses penginstallan pada router :

Instalasi dan konfigurasi interface

Konfigurasi iptables, firewall.conf, dan if-up.d/iptables

iptables -t nat -A POSTROUTING -s 192.168.13.0/24 (network client) -o eth1 (ethernet server) -j MASQUERADE

iptables-save > /etc/firewall.conf

nano /etc/network/if-up.d/iptables

chmod +x /etc/network/if-up.d/iptables

restart debian untuk aktivasi iptables

Instalasi dan konfigurasi dhcp

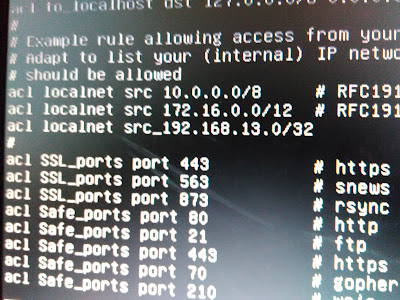

instalasi dan konfigurasi proxy server (squid)

iptables -t nat -A PREROUTING -i eth2(eth ke server) -p tcp --dport 80 -j REDIRECT --to-port 3128
